广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

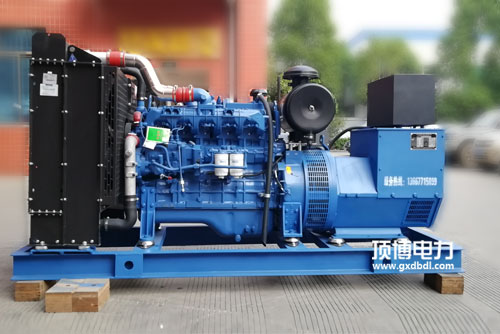

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子项目编号	触点开关项目编号	功能模块	说明书
2号端子排	101、106	电源开关零线、火线零线所在	有源輸出，1A AC220v
	101、106	I路工做主机电源零线、火线零线键入	AC 220V
	104. 105	II路做工作开关电源零线、穿越火显示	AC 220V
2号端子排	201、206	新开通为无源把控好，收缩为有源把控好	具体情况见SYK1型
	202	外界无源调节卫星信号复制粘贴公共信息端
	203	与202闭拢后L路分闸
	204	与202闭锁后O路分闸	I/II路分闸
	205	与202关闭后II路送电
3号绝缘端子	301. 306	未采用，里面已直连	400A以下装配线
	302	无源的位置信息反馈数据信号导出公共服务端	常规型为有源打印输出，沒有规格型号为无源输
	303	I路重合闸后与302合拢
	304	0路送电后与302闭合式
	305	II路重合闸后与302关闭
8号端子排	401.406	未施用，内部组织已直连	400A上述自动装配
	402.403	I路分闸后倒圆角	无源1A AC220V
	404.405	II路重合闸后关闭	无源1A AC220V
5号绝缘端子	501-506	自判定网络信号效果端	400A这选装无源1A AC220v
