本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机并网发减速汽车发电机机组高低压配配电盘的的功效： 1、合适的调整能量补充。 2、便于对电线的启闭控制。 3、有较高的安全性预防技能等级，能形象直观的屏幕上显示电路设计的导通状态下。

项目名称：656KW柴油车发电量发动机组单机配电箱主要元件明细清单
供配电源箱一般元器件封装请单
顺序号	名字大全	型號外形尺寸	单位名称	总数量	批发厂家
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	风能发交流电动汽轮发电装置管理器	HGM6110	只	1	众智
3	发电厂机电机转速设定器	C2002	只	1	孚创
4	电流电压功能	DC24V	只	1	众智
5	小款正中间继电器电路图开关	HH54P    DC24V	只	2	正泰
6	全自动里边接触器产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

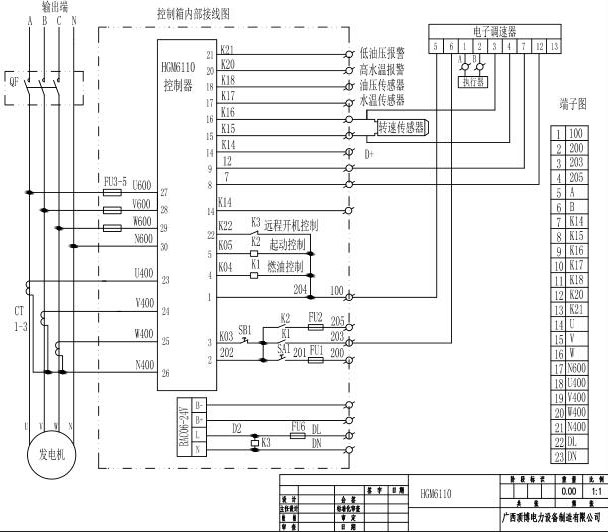

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//mochendianshang.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
